PVC物理化学性质

硬质PVC是应用最广泛的塑料材料之一。

PVC的熔融温度是加工过程中非常重要的工艺参数，如果此参数不合适，就会导致材料分解问题。

PVC的流动性能相当差，加工范围很窄，特别是分子量大的PVC材料加工起来更加困难（这种材料通常需要添加润滑剂来改善其流动性能），因此通常采用分子量小的PVC材料。

PVC的收缩率较低，一般为0.2~0.6%。

我国聚氯乙烯（PVC）的需求量每年以10%的速度递增，PVC的回收利用不仅可以解决环保问题，还可以缓解资源短缺的压力，尤其在PVC原料价格不断上涨的今天，其回收利用意义重大。

建筑业使用大量PVC，如果能将废品回收利用，可大大减少PVC对环境的污染。

从世界PVC行业发展情况来看，按人均消费量计算，西欧为15-18kg，中欧为8-10kg，东欧为2.5kg，我国约为1.5kg。由此可见，我国PVC行业的发展空间还很大。

注塑工艺条件

干燥：通常不需要干燥。

熔胶温度：185~205℃ 模具温度：20~50℃

注射压力：可高达保压压力：可高达注射速度：为避免材料降解，一般需要相应的注射速度。

流道和浇口：所有常规浇口均可使用。如果加工较小的零件，最好使用点浇口或潜入式浇口；对于较厚的零件，最好使用扇形浇口。点浇口或潜入式浇口的最小直径应为 1mm；扇形浇口的厚度不能小于 1mm

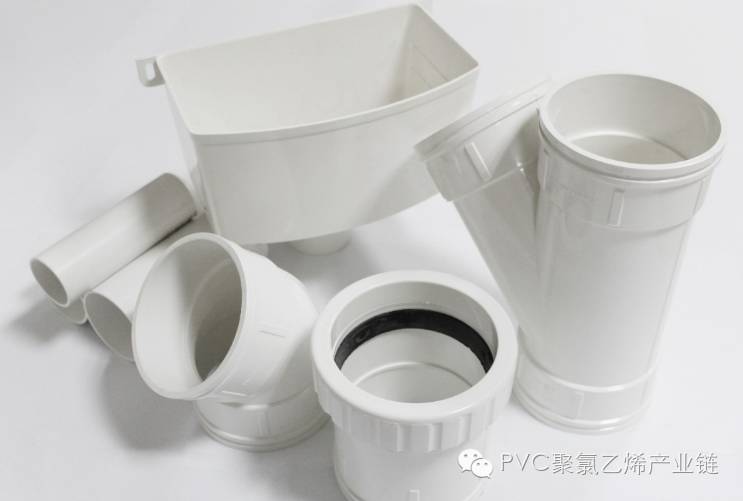

典型用途

聚氯乙烯具有原料丰富、制造技术成熟、价格低廉、用途广泛的突出特点，已成为继聚乙烯树脂之后世界第二大通用树脂，占世界合成树脂总消费量的29%。聚氯乙烯加工性能好，可用模压、层压、注塑、挤出、压延、吹塑等方法加工。聚氯乙烯主要用于生产人造革、薄膜、电线护套、供水管、家用管道、房屋墙板、商用机器外壳、电子产品包装、医疗器械、快艇护舷等塑料软制品pvc边角料回收，也可生产面板、门窗、阀门等塑料硬制品。

PVC可分为硬质PVC和软质PVC，其中硬质PVC约占市场2/3，软质PVC约占1/3。软质PVC一般用于地板、天花板、皮革表面，但因为软质PVC含有柔软剂（这也是软质PVC和硬质PVC的区别），容易变脆，不易保存，所以其使用范围受到限制。硬质PVC不含柔软剂，所以柔韧性好，容易成型，不易变脆，无毒无污染，保质期长，很有开发应用价值，以下简称PVC。软质PVC多用于制作真空吸塑膜，用于各种面板的表面包装，所以又叫装饰膜、粘合膜。在建材、包装、医药等方面都有应用。

PVC 回收技术

PVC回收主要有三种技术：物理回收、化学回收和通过燃烧PVC材料进行能量回收利用。其中物理和化学回收是最受推崇的方法，因为它们既可以回收废品，又可以充分发挥材料的性能。

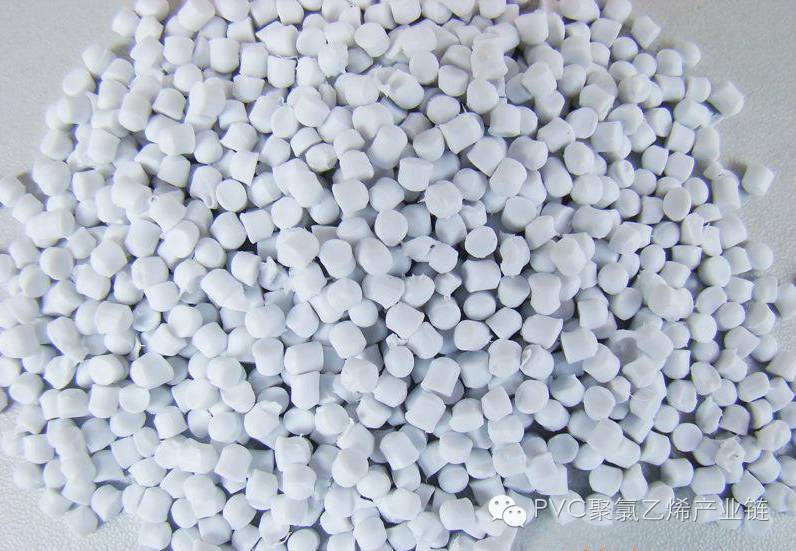

物理回收是指仅通过机械处理的方式对PVC废弃物进行回收利用，主要经过破碎、筛选、研磨等程序，最终得到薄膜、粉末、颗粒或其他形态的再生料，这些再生料可用来生产重型包装袋、农用水管、鞋底等。

PVC 分类

事实上，PVC废弃物中常常混杂着其他塑料材料，一般需要先对塑料进行分选，然后采用物理或化学的方法进行综合利用，大多数工业生产已采用自动化分选系统，世界发达国家在这方面的研究也较多。

德国化学技术协会曾发明一种利用红外线从废塑料中筛选出PVC的技术，但对象仅限于透明瓶，且存在筛选精度不高、成本高的问题。

日本成功研发出一种能从废旧塑料中准确筛选出聚氯乙烯树脂（PVC）的技术。该技术利用PVC与其他塑料的加热特性（50℃以内）和带电特性的差异进行检测。检测到的PVC以红光标记，便于操作人员筛选。此方法比近红外技术更准确，成本仅为其1/2。

美国橡胶回收中心（CPRR）发明了一种将PVC瓶与其他废弃容器分离的方法。这一过程的关键是利用天元二手材料公司研制的X射线荧光检测器。CPRR研究人员开发了一种计算机系统，它利用放射性同位素发出的X射线激发化合物中的所有电子，含氯分子经照射后发出X射线反射图像，这些图像很容易被X射线荧光分析仪显示出来。分离工作由一种机械装置完成，它可以通过传送带将所有含有氯原子的瓶子取出，也可以取出不含氯原子的瓶子。

PVC 废弃物回收利用

首先，由于聚氯乙烯的生产成本比聚乙烯和某些金属低，且制品的加工性能和理化性能优良，能满足制备由硬到软、弹性体、纤维、涂料等性能的需要pvc边角料回收，被广泛应用于工业、农业、建筑等各个领域。

其次，仅我国的废旧PVC包装材料和农用薄膜的产生量就已达100多万吨，这些废品污染了河流、湖泊、农田、港口、海岸等人类赖以生存的环境，因此如何回收利用废旧PVC成为世界各国人民共同关注的问题。

PVC废弃物的再利用主要分为再生、裂解和焚烧三个方面。

01. 再生

1.1 直接再生

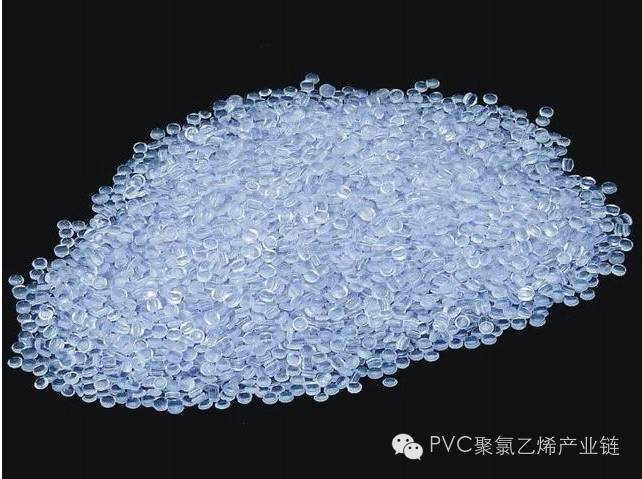

废塑料直接回收利用是指废塑料不需经过任何改性，直接经过清洗、破碎、塑化或造粒等处理，加工成成型制品。

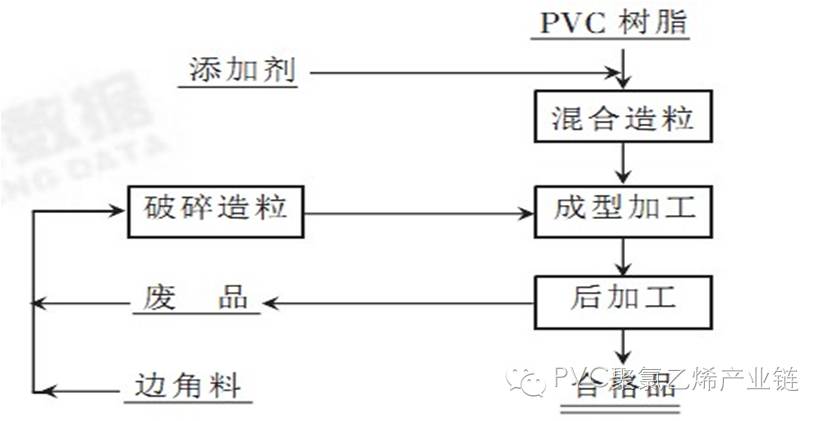

a.塑料成型加工产生的边角料、碎料、废料比较干净，成分均匀，可用简便的回收方法重新造粒，按一定比例添加到新料中，替代部分新料，然后再次成型。

b.对于日常生活和工农业应用中的报废PVC制品，一般先进行分选，除去混杂的非PVC制品，再根据硬、软PVC制品进行分类，最后采用直接回收的方法，加入适量的助剂，经过造粒、再生挤出等方法，生产出再生制品。在此循环中，还可以将分选后的废旧塑料干燥后研磨成再生颗粒。再生塑料的性能与原生塑料十分相似，但价格低廉。我国已将回收的废旧制品（农用薄膜、家具、油瓶、矿泉水瓶、包装膜等）作为原料，制作管道、防雨材料、家用电器、弹性地板、墙面装饰板等。
