炉膛专用耐火水泥，是一种用途专门限定于高温炉膛、烤炉等场合的水泥，它主要被用于工业窑炉、柴火壁炉、冶金熔炉以及各类热工设备的构筑与修复，从组成来看，它主要是由铝矾土、氧化铝以及其他材料混合而成，并且是通过特殊的工艺加工制作而成。和传统水泥不一样，耐火水泥的主要成分是氧化铝，它具备优异的耐高温性能以及耐腐蚀性。所以，它能够抵御高温、化学侵蚀以及磨损，从而保持稳定的性能。

炉膛专用耐火水泥

炉膛专用耐火水泥，其耐火温度可达到 1300℃以上，110℃干燥后抗压强度≥45MPa，1400℃烧后抗压强度≥80MPa废铝灰能做耐火砖吗，在热震稳定性方面，1100℃水冷循环＞30 次无剥落，另外，其重烧线变化为 1400℃×3h 处理后≤±0.3%，因此，它不但具有很高的耐火度，还具备很好的抗热震性能、化学稳定性以及耐腐蚀、耐磨性能，能确保炉膛实现高效率、安全且长寿命使用。那种抗震性，让它于炉膛运行期间，能够承受一定程度的机械振动以及热冲击废铝灰能做耐火砖吗，不容易出现开裂状况，也不容易发生脱落现象。而化学稳定性，确保了在复杂的高温环境里，不会跟炉内的燃料、烟气等产生不良反应，进而延长炉膛使用寿命。

耐火水泥

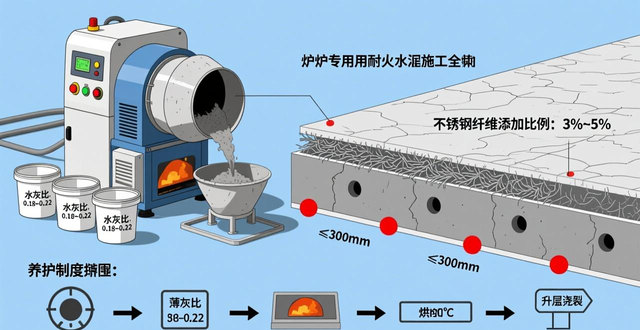

炉膛专用耐火水泥施工要采用强制式搅拌机，水灰比要控制在0.18至0.22这个区间。薄层施工也就是小于30mm厚度时建议添加3%,到5%的不锈钢纤维，厚层浇筑就需要按照≤300mm的间距设置排气孔。养护制度的建议是，常温养护24小时之后，需要以≤50%／h这一速率升温到300℃烘烤12小时，接着再以≤100％/h，将速率升至工作温度。
